变送器温漂系数超标？全温区补偿校准方法拆解

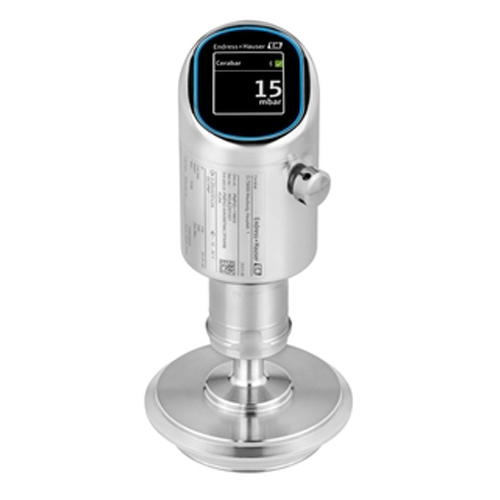

工业压力、差压变送器内部传感元件的输出特性会随环境温度、介质温度改变产生偏移，温漂系数超标是长期困扰高精度测点的典型隐患。很多现场仅在常温环境下完成单点校准，常温状态示数满足指标，高低温工况下误差持续超限，运维人员反复执行零点与量程微调也无法根治偏差，根源在于缺少覆盖工艺运行区间的全温区补偿流程，单一温度点标定无法修正传感元件固有的温度特性曲线，理清温漂产生机理、分层实施全温区补偿校准，能够有效把温漂控制在设计允许范围，保障宽温度区间测量精度稳定。

传感膜盒、应变传感芯片的弹性模量、填充隔离液特性都会随温度发生变化，由此衍生零点温漂与量程温漂两类偏移。零点温漂体现为无压力输入时，不同温度下基准输出持续改变；量程温漂代表相同压力载荷下，高低温环境对应的信号转换比例出现偏差。两类漂移相互叠加，当温度跨度较大时整体误差快速放大，常规室温校准只修正常温工作点，没有采集低温、高温区间的偏差数据，仪表内置补偿算法缺少有效修正参数，最终表现为温漂系数超出技术指标。部分变送器内置基础软件补偿，但原厂补偿参数针对标准工况设定，长期运行后传感单元老化、隔离硅油性能衰减，初始补偿模型逐步失效，必须依靠重新开展全温区多点校准重建修正曲线。

全温区补偿校准首要环节是划定完整温度工作区间，依据现场实际运行工况确定低温下限与高温上限，不可简单套用设备标称温度范围。需要收集装置全年环境温度波动、介质长期工作温度，区分常态工作温度、极端低温停机温度、高温峰值温度，选定至少三个典型温区开展标定，包含低温点、常温基准点、高温点，温度节点之间留有充足跨度，充分还原仪表真实服役环境。校准时需要给予变送器足够热平衡时间，到达设定温度后保温静置，等待传感元件整体温度均匀，避免温度梯度造成采样数据失真，快速升降温直接采集的数据会引入额外误差，导致补偿模型拟合失真。

基础全温区补偿采用多点分段标定方式，依次在各个温度节点分别完成零点与量程校准。在单一温度恒温稳定后，依次施加零点压力、50% 量程压力、满量程压力，完整记录各温度下对应的输出误差，汇总多组温区数据形成温度 — 误差对应关系。早期模拟型变送器依靠硬件可调电阻进行分段修正，调整方式繁琐且补偿区间有限；智能数字变送器可将多温区采样得到的偏差数组写入仪表内存，由内部算法建立连续修正模型，对任意中间温度自动插值补偿，相比单点校准可以大幅缩减宽温域内的测量偏差。整套流程需要规避常见操作误区，不能在温度升降过程中同步标定，温度变化阶段传感元件尚未达到热平衡，采集的偏差数据不具备参考价值。

进阶动态温漂补偿适合高精度计量、真空工艺、氢能储运等严苛测点，在分段静态标定基础上启用仪表自带动态温度补偿功能。校准过程中持续读取变送器本体温度传感器数值，将传感芯片温度与压力输出偏差建立关联方程，不再局限于有限几个离散温度点。这种方式能够持续实时修正温度漂移，应对温度缓慢连续变化的工况，弥补分段标定离散节点之间的补偿盲区。同时需要甄别外部因素造成的假性温漂，引压管线介质冷凝、隔离膜片受热形变、供电电压随温度波动、屏蔽接地异常，都会产生类似温漂的测量偏移，正式开展全温区补偿前先行消除外部干扰，防止把外部误差纳入补偿参数，造成模型错配。

校准完成后的验证环节必不可少，完成参数写入后，重新升降温遍历全部工作区间，持续观测零点与各压力点误差，核对温漂系数是否回归合格区间。若高低温两端依旧存在明显超差，需要增加极限温度采样点，优化补偿曲线边界拟合效果。同时建立定期复测机制，传感元件持续老化会缓慢改变温度特性，温漂补偿效果会逐步衰减，关键计量测点按照周期复现全温区校准流程，持续维持测量精度。

应当客观认识全温区补偿的适用边界，补偿校准属于对元件固有特性的修正手段，无法逆转硬件永久性损伤。如果隔离液泄漏、膜盒形变、传感芯片老化严重，即便重新更新补偿参数，短期内温漂达标，短时间内偏差会再次反弹，此类工况应当直接更换传感单元，避免持续投入校准工作造成无效运维消耗。

总的来看，变送器温漂超标问题不能依靠常温单点校准解决，依托覆盖工况上下限的多温区稳态标定，构建完整的温度误差修正模型，是抑制零点与量程温漂的核心手段。规范执行温度区间选取、恒温静置、多点采样、模型写入与全区间复测整套流程，区分真性元件温漂与外部假性偏移，配合周期性复核校验，能够有效控制宽温环境下测量偏差，保证变送器一年四季高低温交替工况下输出稳定，减少因温漂超限引发的工艺调节偏差与物料计量误差。
