压力变送器长距离传输电缆电阻对4-20mA信号影响

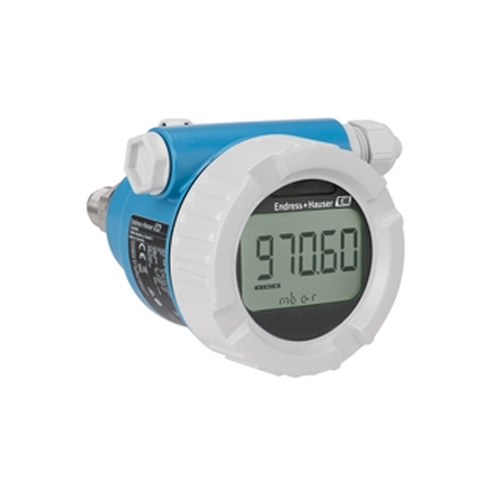

工业压力变送器普遍采用两线制4-20mA模拟信号传输，凭借布线简单、抗共模干扰强、适配远距离传输的优势，广泛应用于化工、电力、水务等长线敷设场景。多数工程人员认为4-20mA电流信号不受线路长度影响，可无限距离传输，忽略了电缆线阻累积、回路压降超限带来的隐性故障。在超百米长距离布线工况中，电缆铜芯线阻、接头接触电阻、线缆弯折损耗会持续叠加，造成回路负载超标，引发变送器供电不足、信号下限抬升、线性偏差、输出卡死、数据跳变等问题。理清电缆电阻对电流回路的影响机理、临界负载阈值、误差表现形式与标准化整改方案，是解决长距离模拟信号失准、保障远传测量稳定的核心关键。

4-20mA两线制变送器的工作本质为恒流源输出，理论上电流大小不受线路电阻影响，但必须依托充足的供电电压余量维持恒流工作状态。变送器存在最低启动电压，常规智能压力变送器最低工作电压约12V至16V，控制系统卡件接收端存在固定匹配电阻，常规DCS、PLC模拟量输入卡内阻为250Ω。长距离电缆存在固有直流电阻，国标铜芯电缆每千米单芯电阻约18至22Ω，线路越长、线径越小，累积线阻越大，线路压降越明显。长距离传输时，电缆线阻与卡件内阻串联分压，导致变送器两端实际工作电压持续降低，当压降累积使供电电压低于设备最低阈值时，恒流输出机制失效，电流信号不再跟随工艺参数线性变化，产生系统性测量误差。

电缆电阻超标引发的故障呈现阶段性特征，从隐性偏差到彻底失效逐层递进。轻微线阻超标时，回路压降小幅超限，变送器尚能维持工作，但动态响应变差、线性度劣化，表现为流量、压力小幅波动时信号无跟随变化，低量程测量偏差偏大，日常稳态监测无明显异常，微调工况误差凸显。中度电阻超标会出现零点漂移、下限抬升，正常4mA零点出现4.2mA至4.5mA静态偏值，造成设备无压力时有底数、工艺低值区间计量失真，形成持续性系统偏差。严重长线阻工况下，变送器供电不足频繁掉站、信号卡死在固定数值，高低量程无法切换，甚至直接断电无输出，彻底丧失测量与调节功能，成为现场隐蔽性极强的疑难故障。

工业长距离布线存在明确的负载电阻临界阈值，是选型布线的核心依据。常规24V直流供电回路，扣除变送器最低工作电压后，剩余有效压降全部用于线路与卡件负载，行业通用安全负载总电阻需控制在500Ω以内，严苛精密控制场景建议控制在350Ω以内。以标准1.5平方铜芯电缆为例，百米双线回路电阻约40Ω，数百米长线敷设后电阻会快速累积至阈值边缘，搭配250Ω卡件内阻，极易触发负载超标问题。很多现场长距离传输故障，并非仪表质量问题，而是未核算长线线阻、盲目沿用常规线径导致的回路过载，属于典型的布线设计适配缺陷。

除固有线阻外，施工与运维带来的附加电阻是长距离信号失真的重要诱因。电缆接头压接不实、氧化锈蚀、多段转接串联，会产生额外接触电阻，局部热点持续分压；线缆过度弯折、绝缘层破损受潮、地线串接，会引发回路阻抗不稳定，造成信号忽高忽低、无规律跳变；新旧电缆混接、线径不统一，导致全线电阻分布不均，动态工况下误差波动加剧。这类附加电阻具备随机性与不稳定性，比固定线阻危害更大，常规校准无法消除，只能通过规范施工与定期排查整改。

针对长距离电缆电阻影响，需采用布线优化、回路整改、参数补偿的综合修正方案。超百米长距离工况优先选用2.5平方及以上大线径铜芯电缆，降低单位长度线阻，预留充足压降余量；减少中间接头，全程整线敷设，杜绝多段串联带来的接触电阻，所有接线端子压紧、镀锡抗氧化，保证回路导通稳定。供电端可适度抬高直流电压，在合规范围内补偿长线压降，保证变送器工作电压始终高于最低阈值。对于已投运存量线路，可通过回路电阻实测核算负载余量，对轻微偏差点位利用系统零点微调补偿固定偏值；负载严重超标的老旧线路，必须整改布线，避免长期带病运行。同时长距离4-20mA回路禁止与动力电缆同管敷设，降低电磁干扰叠加误差，保障信号传输纯净稳定。

综上，压力变送器长距离传输的核心隐患是电缆电阻累积引发的回路压降超标、恒流机制失效，并非电流信号本身失真。短距离工况下线阻影响可忽略，但长线敷设工况必须严格核算线阻负载、匹配线径、规范施工工艺。通过严控回路总电阻阈值、优化布线结构、消除附加接触电阻，可彻底解决长距离传输带来的零点漂移、线性偏差、信号卡死等问题，保障远距离4-20mA模拟信号传输精准、稳定、可靠，适配各类长线工业测控场景。
