压力变送器负压保护怎么做？真空工况下避免膜片内凹实操方案

工业真空、负压工况中，压力变送器膜片内凹形变、零点漂移、不可逆损伤，是现场高频出现的仪表故障。区别于常规正压承压工况，真空环境下管路内部压力低于外界大气压，外界大气会持续对隔离膜片形成向内的吸附拉力，长期负压作用、工况切换冲击、安装操作不当，都会导致膜片被吸瘪、变形，直接造成测量失准、量程偏移，严重时直接报废仪表。做好负压专项保护，核心是从选型适配、结构防护、安装规范、操作流程四个维度，消除膜片反向受力过载问题，彻底规避真空工况下的膜片内凹隐患。

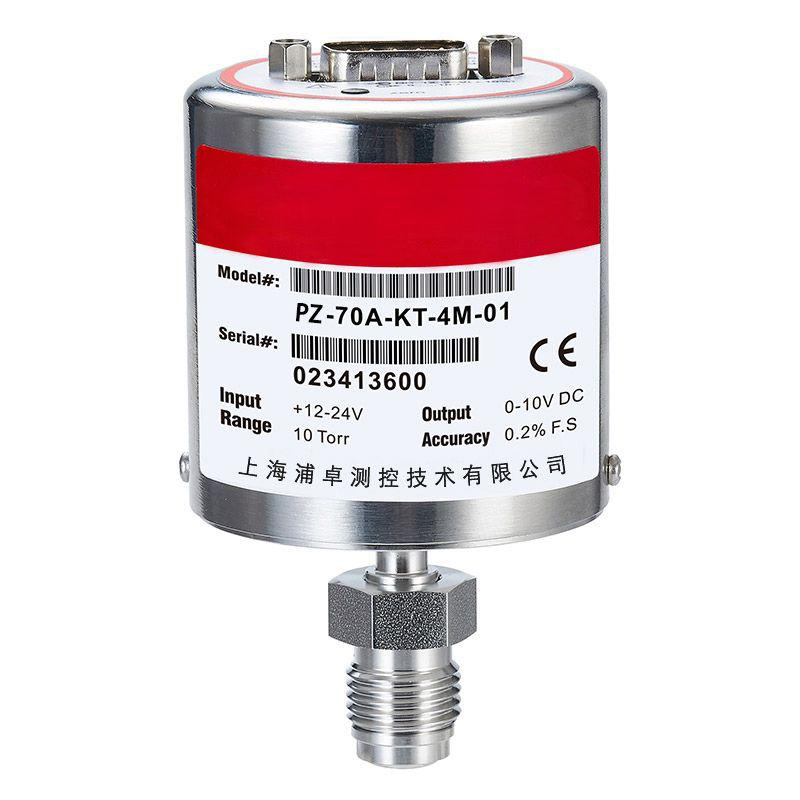

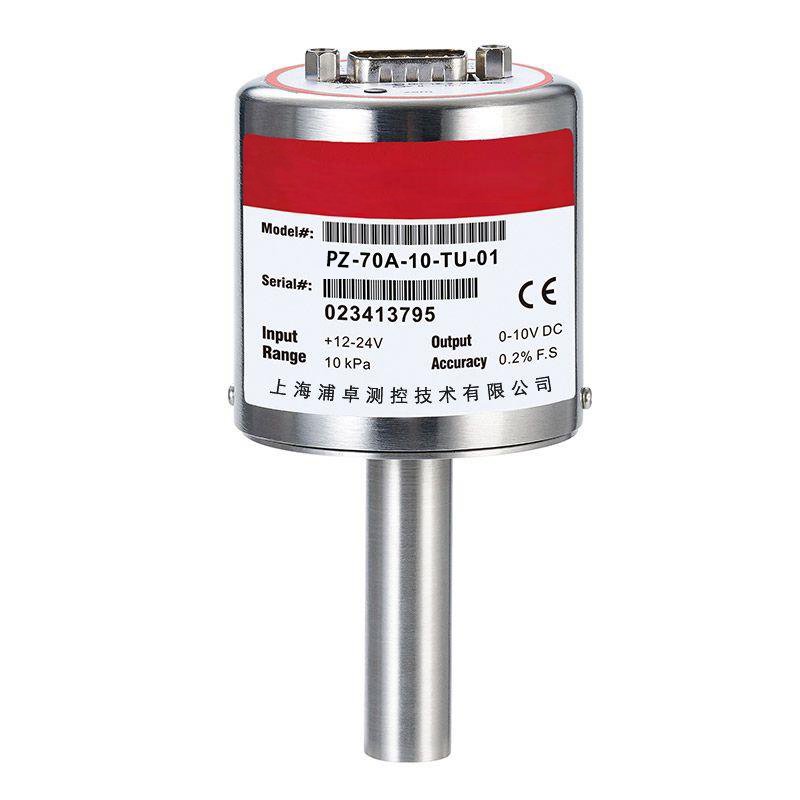

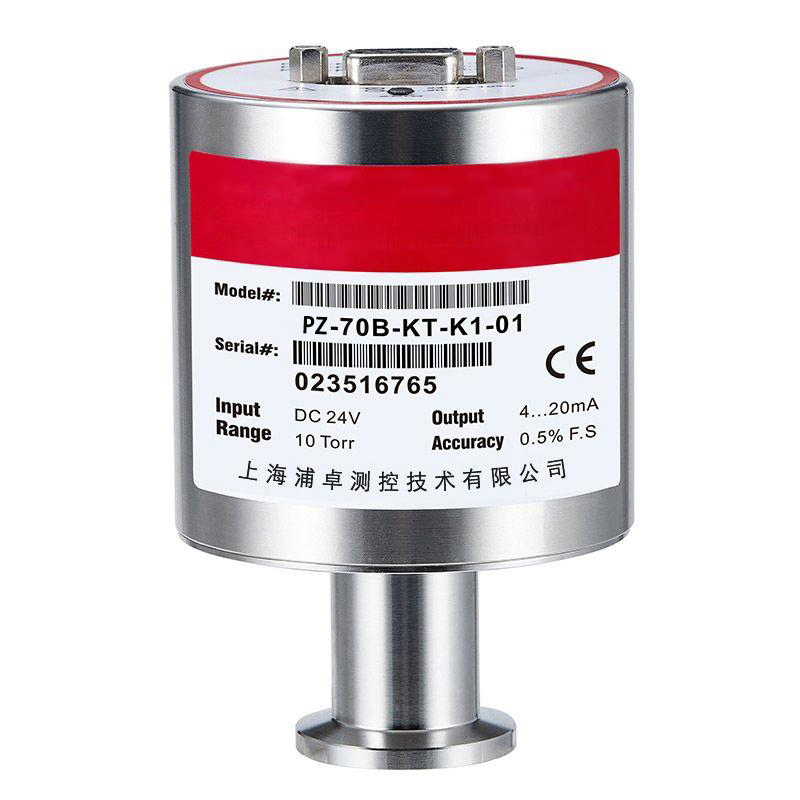

选型适配是杜绝膜片内凹的基础前提，普通常规表压变送器并未针对反向负压受kaitoubianhuajnyt力做结构优化，膜片抗吸附、抗形变能力薄弱，无法适配长期高真空工况运行，极易出现内凹变形。针对真空负压场景，需优先选用专用真空适配型变送器，这类设备从结构上强化了膜片支撑设计，提升了反向承压能力，可稳定耐受长期负压吸附，不会出现塑性形变。同时高精度真空测控场景可选用绝压型变送器，以绝对真空为测量基准，不仅规避负压受力损伤，还能不受外界大气压波动影响，保障真空度测量精准稳定。针对带毛细管、远传法兰的负压测量场景，需选用适配真空工况的专用填充介质，依托低饱和蒸气压特性，避免真空环境下介质汽化产生空腔，导致膜片受力失衡、局部内凹。

管路与结构防护是抵御瞬时负压冲击的关键，多数膜片损坏并非稳态负压导致，而是系统破空、抽压启停、工况切换时产生的瞬时极端压差冲击。现场可通过优化管路配置实现被动防护，在引压管路增设节流阻尼结构，有效缓冲负压瞬时波动与压力骤变，避免瞬间拉力集中作用于膜片造成形变。对于频繁启停、真空度波动大的系统，可加装负压平衡防护结构，在系统泄压、破空瞬间快速平衡膜片内外压差，杜绝单向负压吸附过载。同时需规范引压管路布局，避免管路弯折、憋压、积气，防止局部负压异常升高，造成膜片局部受力不均引发内凹。日常运维中需保持测量回路密封完好，杜绝微漏进气导致的压差紊乱，维持膜片受力状态稳定。

标准化安装布局可从源头降低负压损伤风险，远传隔膜式变送器在真空工况下对安装位置有着严格要求，不合理的安装高度会让填充液自重形成附加负压，加剧膜片受力负担。现场安装需遵循低位布设原则，将变送器本体布置在隔膜法兰下方，利用介质自重形成正向稳压作用，抵消真空吸附带来的向内拉力，避免填充液悬空拉扯膜片。同时安装过程中严禁磕碰、挤压膜片，保持膜片清洁无杂质附着，杜绝局部应力集中，提升膜片抗形变稳定性。对于双法兰负压测量系统，需保证两侧取压、受力均衡，避免单侧负压过载引发的膜片偏移、内凹问题。

规范启停操作流程，是日常工况运行中最易落地、最有效的防护手段。很多厂区存在断电停机、盲目破空、直接抽真空的不规范操作，变送器断电状态下传感结构无自适应补偿能力，此时施加负压极易造成膜片永久性内凹。标准操作逻辑需严格遵循先通电、后抽真空，先稳压、后破空的原则，设备上电完成初始化、传感结构进入工作状态后，再逐步建立真空负压工况；系统停机泄压时，禁止快速全开破空阀门，需缓慢平衡内外压力，避免瞬时压差冲击损伤膜片。长期停用的真空系统，需提前做好压力平衡，杜绝负压长期静态吸附膜片，造成缓慢形变老化。

整体而言，真空工况下压力变送器膜片内凹的核心诱因，是负压单向吸附、瞬时压差冲击、受力失衡与操作不规范的叠加影响。通过专用机型选型筑牢结构基础，搭配管路阻尼与压差平衡防护，配合标准化安装与规范化启停操作，可形成全维度负压保护体系，彻底解决膜片内凹、漂移、损伤等问题，保障真空工况压力测量的长期稳定性与设备使用寿命，降低现场运维整改与仪表更换成本。
