压力变送器安装步骤
压力变送器作为工业测量的关键设备，其安装质量直接关系到测量精度与系统稳定性。从前期规划到最终移交，每个环节都需要严谨操作，才能确保设备长期可靠运行。以下将详细拆解安装全流程，为现场施工提供实用指导。
安装前的全面规划
安装前的准备工作是减少后续返工的关键。首先需细致审查项目资料，包括管道与仪表图、仪表数据表等，明确变送器的型号参数、安装位置及工艺要求。例如，测量高温介质时，需确认设备是否具备耐高温特性；接触腐蚀性流体则要核对材质兼容性。
现场评估需兼顾实用性与安全性。应选择便于维护且远离强干扰源的位置 —— 避免直接安装在泵体、压缩机等振动源附近，否则持续振动会导致传感器零点漂移；同时远离高温设备或强电磁场，防止环境因素影响信号传输。对于安装在防爆区域的变送器，还需确认设备防爆等级与现场危险区域划分是否匹配。
材料与工具筹备需提前到位。除变送器本体外，脉冲管道、密封件、电缆等配件的规格要与设计一致，例如高压场合需选用加厚型管道；工具方面，万用表、校准器、管钳等需提前检查完好性，防爆环境下必须使用防爆工具。
安全规划不可忽视。安装前需办理作业许可，确认相关管道已隔离泄压，对有毒介质管道还需进行置换吹扫，避免安装过程中介质泄漏引发安全事故。同时划定作业区域，设置警示标识，防止无关人员误入。
变送器的定位与固定
变送器的安装位置直接影响测量准确性。水平安装时，传感器应处于管道轴线附近，避免因积液或积气导致测量偏差；垂直安装则需确保介质能充分接触传感器，防止气穴形成。对于测量蒸汽等易冷凝的介质，变送器应安装在管道下方，便于冷凝液自然回流。
结构支撑必须稳固可靠。支架或安装底座需与墙面、地面牢固连接，可采用膨胀螺栓固定，避免因设备自重或振动导致位移。支架材质需根据环境选择，潮湿环境宜用不锈钢，高温区域则需加装隔热垫，防止热量传导损坏变送器壳体。
安装前需再次核对设备信息，确认型号、量程与设计一致，铭牌上的序列号等信息应与资料对应。同时检查设备外观，若发现壳体裂纹、接口损坏等问题，需及时联系供应商更换，避免安装后出现密封不良等隐患。
脉冲管道的精细布设
脉冲管道是连接工艺管道与变送器的 “桥梁”，其安装质量直接影响压力信号的传递。管道走向应尽量缩短，减少弯曲和接头数量 —— 每增加一个弯头，都会增加压力损失，延缓信号响应速度。对于水平敷设的管道，需保持一定坡度：液体介质管道应从工艺接口向变送器倾斜，便于排气；气体介质则相反，利于排液。
管道预处理需严格执行。切割后的管道端口要去除毛刺，避免杂质进入堵塞管道；焊接接口需打磨光滑，防止湍流产生。对于洁净度要求高的场合（如食品、制药行业），管道内部需进行酸洗钝化处理，去除氧化层。
密封连接是防泄漏的关键。法兰连接时，垫片材质要与介质兼容，例如酸性介质用耐酸橡胶垫；螺纹连接需缠绕生料带，缠绕方向与螺纹旋向一致，避免拧紧时生料带脱落堵塞管道。连接完成后，可用肥皂水涂抹接口处检查密封性，确保无气泡产生。
管道固定要合理。每隔 1-2 米需加装管卡，避免管道晃动导致接口松动，管卡与管道之间可垫橡胶垫，减少振动传递。对于低温管道，还需在支架处加装木垫，防止管道冷缩时产生应力。
歧管与电气连接

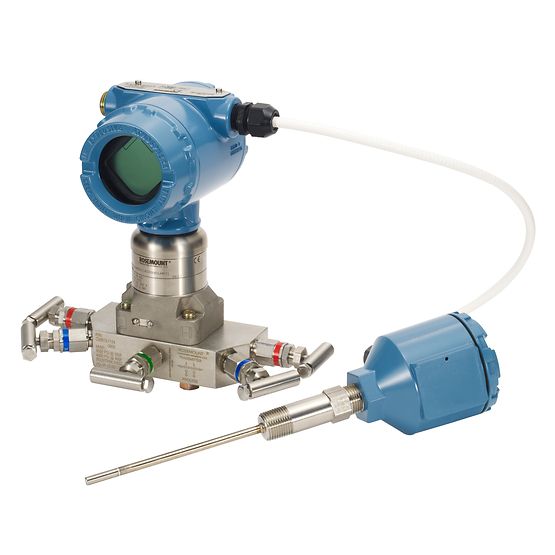

歧管安装适用于需要多点测量的场景，其作用是集中处理多个压力信号。歧管选型需根据测量点数量、压力等级确定，例如高压系统应选用锻钢材质歧管。安装时，歧管需与变送器、管道保持同心，确保流体顺畅流动，避免因偏心导致的湍流干扰。
歧管的通风与排水装置必须畅通。排气阀应安装在最高点，便于管道排气；排水阀则在最低点，方便定期排污。阀门操作手柄需朝向外侧，便于维护人员操作，阀门与歧管的连接要紧密，防止泄漏影响测量精度。
电气连接需严格遵循规范。电缆选型要满足电压、温度要求，例如高温环境需用耐温电缆，信号电缆应选用屏蔽线，减少电磁干扰。布线时，信号电缆与动力电缆需分开敷设，间距不小于 30 厘米，交叉时需垂直交叉，避免信号耦合。
端子接线要牢固规范。剥线时不要损伤线芯，接入端子后需拧紧螺钉，多股线需加装线鼻子，防止线芯散开导致接触不良。接线完成后，要核对极性是否正确 —— 正负极接反会导致变送器无法正常工作，甚至损坏内部电路。
接地处理是抗干扰的重要措施。变送器外壳需单独接地，接地电阻应小于 4 欧姆；屏蔽电缆的屏蔽层需单端接地（通常接控制室侧），避免形成接地环路引入干扰。在防爆区域，接地线还需加装防爆密封接头，确保接地可靠的同时满足防爆要求。
防护装置与安装后检查
防护装置能延长设备使用寿命。露天安装的变送器需加装雨棚，雨棚材质应耐老化，安装高度要适中，既要遮挡雨雪，又不影响设备维护。腐蚀性环境中，可选用带防护罩的变送器，防护罩与壳体之间需留通风间隙，防止内部受潮。
安装后的检查需全面细致。首先进行外观检查，确认所有连接牢固，管道无明显变形，电缆布线整齐。随后进行压力测试，缓慢开启工艺阀门，观察变送器是否有泄漏，压力显示是否稳定。对于新装设备，需进行零点校准，确保无压力时输出信号为 4mA（4-20mA 信号）。
功能测试必不可少。通过校准器模拟不同压力值，检查变送器输出信号是否线性变化，与控制系统的通信是否正常。例如，施加 50% 量程压力时，输出信号应接近 12mA，偏差超出允许范围时需重新检查接线或进行校准。
文档记录与培训移交
完整的文档是后续维护的基础。安装记录应包括设备信息、安装位置、管道规格等内容，测试数据需详细记录，例如泄漏测试的压力值、校准前后的误差等。竣工图纸需标注实际安装位置与设计的偏差，为日后改造提供依据。
操作人员培训需注重实用性。培训内容应包括设备原理、日常巡检要点、简单故障排除等，例如如何通过指示灯判断设备状态，发现信号波动时应检查哪些部位。同时要强调安全操作规范，例如带电情况下不得拆卸接线端子。
移交过程需正式规范。双方共同签署验收文件，确认设备性能达标，资料齐全。移交后还应建立沟通渠道，及时响应使用过程中的技术问题，确保设备稳定运行。
压力变送器的安装是一项系统性工作，从前期规划到最终移交，每个环节都需兼顾精度、安全与可靠性。只有严格遵循规范，注重细节处理，才能让设备充分发挥性能，为工业生产提供精准的压力数据。
